電纜局部放電是指發生在電極之間但并未貫穿電極的放電，這些微弱的放電產生累積效應，會使絕緣的介電性能逐漸劣化、缺陷放大，最后導致整個絕緣擊穿，此外，大多數機械破壞也會導致局部放電的產生。電纜局放是衡量電纜在每隔500米的接頭和終端接地線上局部放電的監測裝置，實現接頭、終端和電纜的在線局放監測功能。

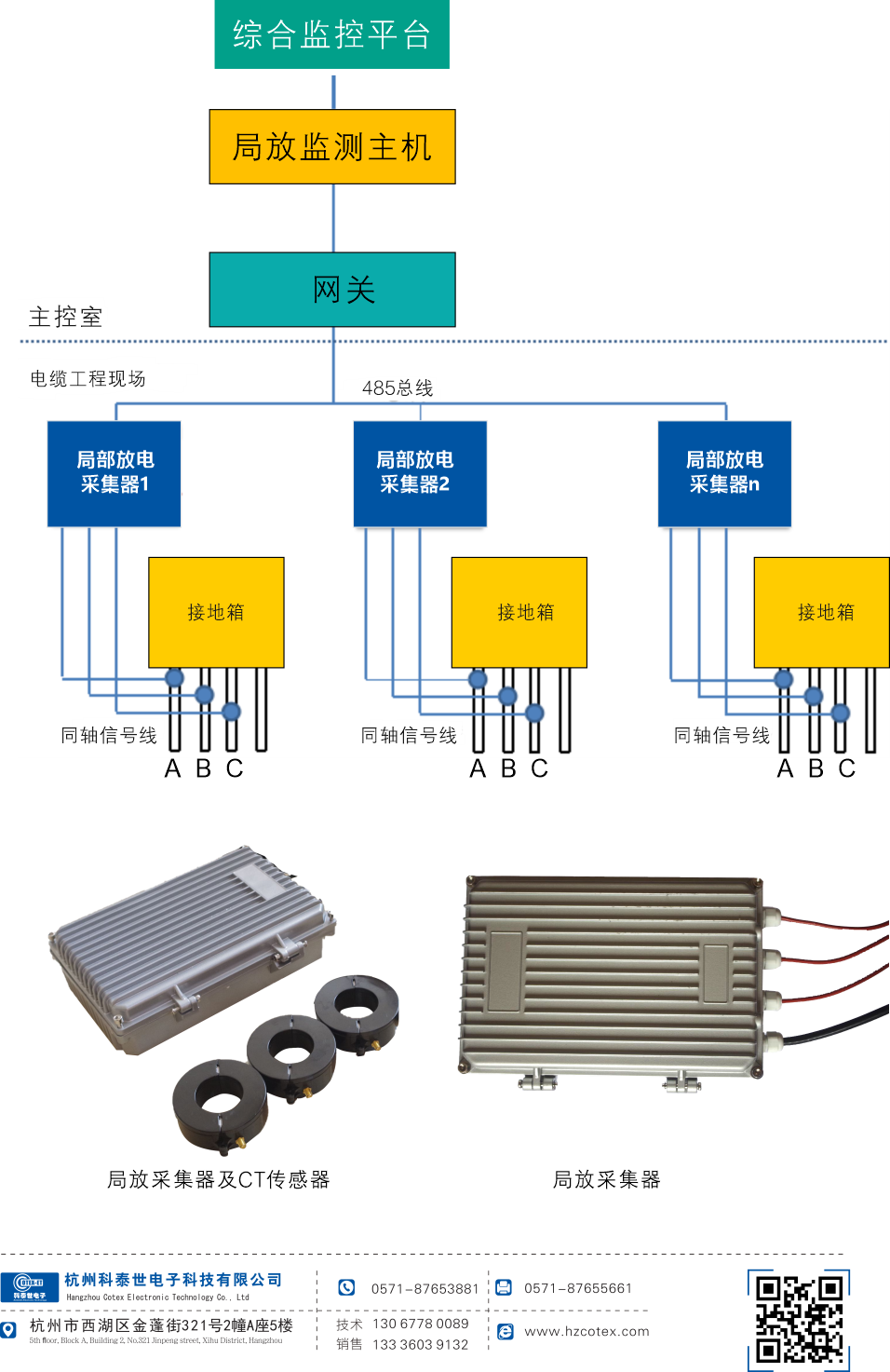

本項目通過在電纜接頭接地線上安裝局部放電檢測設備，實時檢測電纜內部發生的局部放電信號，有效地去除干擾信號。局部放電信號通過光纜傳輸?shù)阶冸娬颈O(jiān)控服務器電纜集控中心，并通過分析系統對局部放電的類型和局部放電水平進行分析判斷，評估局部放電的影響，判斷設備絕緣狀態，并給出相應設備維護維修指導方案。
電纜局部放電監測系統實時測量電纜線路和接頭處的局部放電信號，并對局放信號源實現定位，找出電纜絕緣系統中的缺陷點?；趯掝l帶脈沖監測技術開發，用數字信號處理方式進行抗干擾、定位和譜圖分析，大大提高了局放監測的準確度和精確度。局部放電檢測軟件為中文界面，操作界面友好。軟件可記錄、顯示測量相序、放電量、放電相位、測量時間等相關參數，可提供放電趨勢圖并具有預警和報警功能，可對實時和歷史數據進行查詢、刪除、備份及打印報表等。電纜局放監測系統主要特點如下：
1）實時在線監測，相比傳統的震蕩波局放檢測，在高壓電纜不停電狀態下對局放進行測量；
2）對電纜本體、電纜接頭、終端頭進行全方位監測，并能準確定位放電源；
3）傳感器采用開合式鉗型設計，安裝方便，并可定制傳感器內徑，滿足不同現場需求；
4）同步數字多通道局部放電測試技術，可同時監測多回路，多項電纜；
5）歷史數據分析，評估局放發展趨勢。
二、技術特點
1）采用高頻脈沖電流法原理，通過高頻電流傳感器測量局放信號；
2）分析軟件采用可視化方式展示局放圖譜，如二維q-φ, N-φ, N-q和三維N-q-φ；
3）實時在線監測，相比傳統的震蕩波局放檢測，在高壓電纜不停電狀態下對局放進行測量；
4）對電纜本體、電纜接頭、終端頭進行全方位監測，并能準確定位放電源；
5）傳感器采用開合式鉗型設計，安裝方便，并可定制傳感器內徑，滿足不同現場需求；
6）同步數字多通道局部放電測試技術，可同時監測多回路，多項電纜；
7）歷史數據分析，評估局放發展趨勢。
