關于采集器天線
規格參數
基本參數
工作頻段： 902-928MHz
接口：SMA

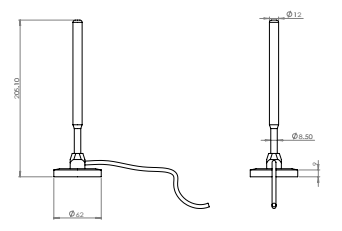

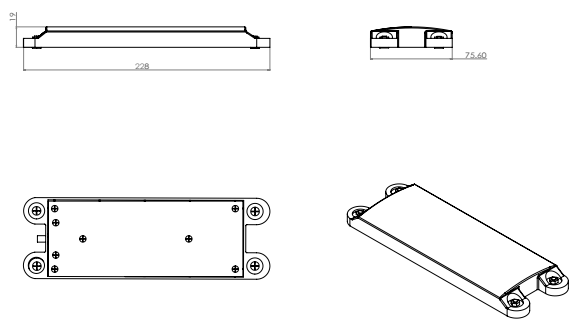

基本尺寸：
OSTA900P
KTS900N
性能參數表
|
產品型號 |
KTS900P |
|
天線形式 |
平板型 |
|
工作頻段 |
902-928MHz |
|
接口 |
SMA內螺內針 |
|
阻抗 |
50 Ohms |
|
工作溫度 |
-20 ~ +85℃ |
|
標配線長 |
300cm 可選 100cm 延長線 OWCL100 |
|
安裝方式 |
1 磁吸 2 背膠 3 螺絲固定（m3） |
|
產品型號 |
KTS900N |
|
天線形式 |
棒狀 |
|
工作頻段 |
902-928MHz |
|
接口 |
SMA內螺內針 |
|
阻抗 |
50 Ohms |
|
工作溫度 |
-20 ~ +85℃ |
|
標配線長 |
300cm 可選 100cm 延長線 OWCL100 |
|
安裝方式 |
1 磁吸 2 背膠 |
安裝方法
1 磁吸固定
2 背膠固定
3 螺栓固定（適用于KTS900P）

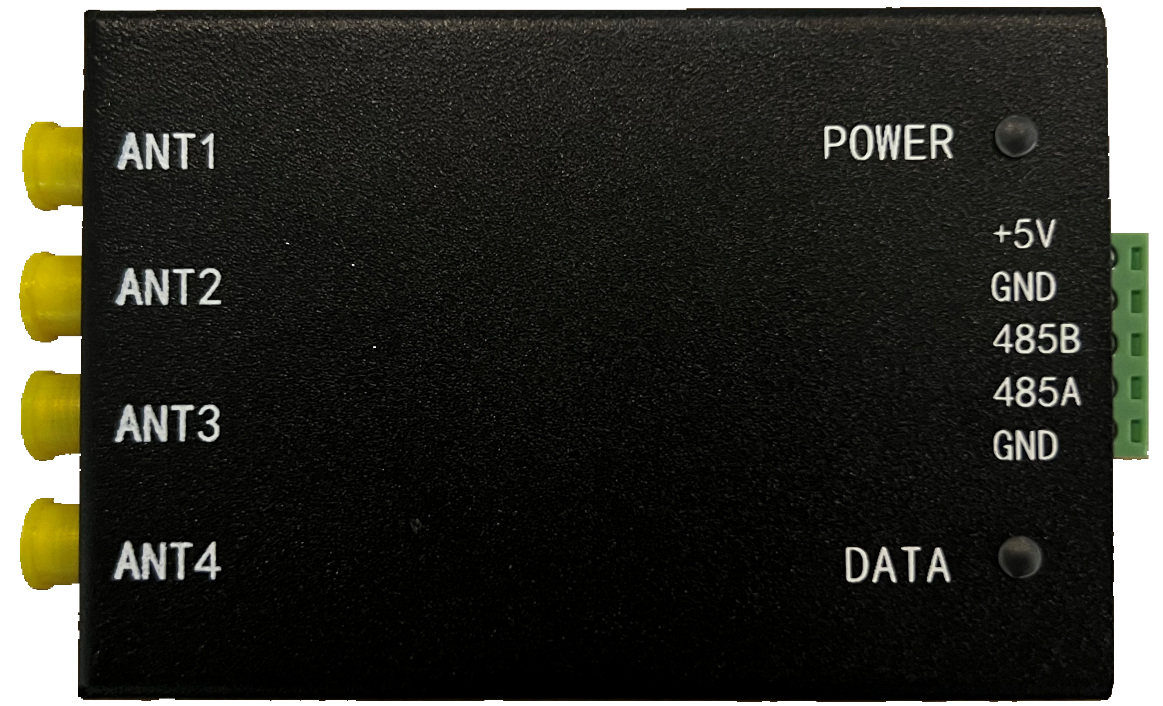

關于RFID閱讀器
產品概述
無線無源溫度監測系統應用于電力設備如開關設備溫度監控，具有傳感器完全無源，傳感器壽命長，免維護等顯著優點。
其中溫度采集器安裝在二次設備室，通過采集器天線查詢各個無線無源溫度傳感器的溫度信息，并將采集得到的溫度信息通過RS485總線傳輸數字化的溫度信息。
溫度采集器的主要附件有采集器天線和電源適配器。
采集器天線安裝在開關設備高壓部分各艙室，并連接至采集器，與各個無線無源傳感器組成無線鏈路，采集器通過采集器天線采集各傳感器的溫度信息。
電源適配器安裝在二次設備室，用于將二次設備室的低壓交流/直流電源匹配至采集器可用的5V直流電源。
無線無源溫度傳感器安裝在高壓側監測熱點，溫度采集器安裝在開關設備的二次室，通過同樣安裝在高壓側的采集器天線采集溫度信號。采集器通過RS485總線以專有協議或ModBus協議傳輸數字化的溫度信息，可傳輸至DTU、RTU、TTU等多種開關設備智能終端設備。
規格參數

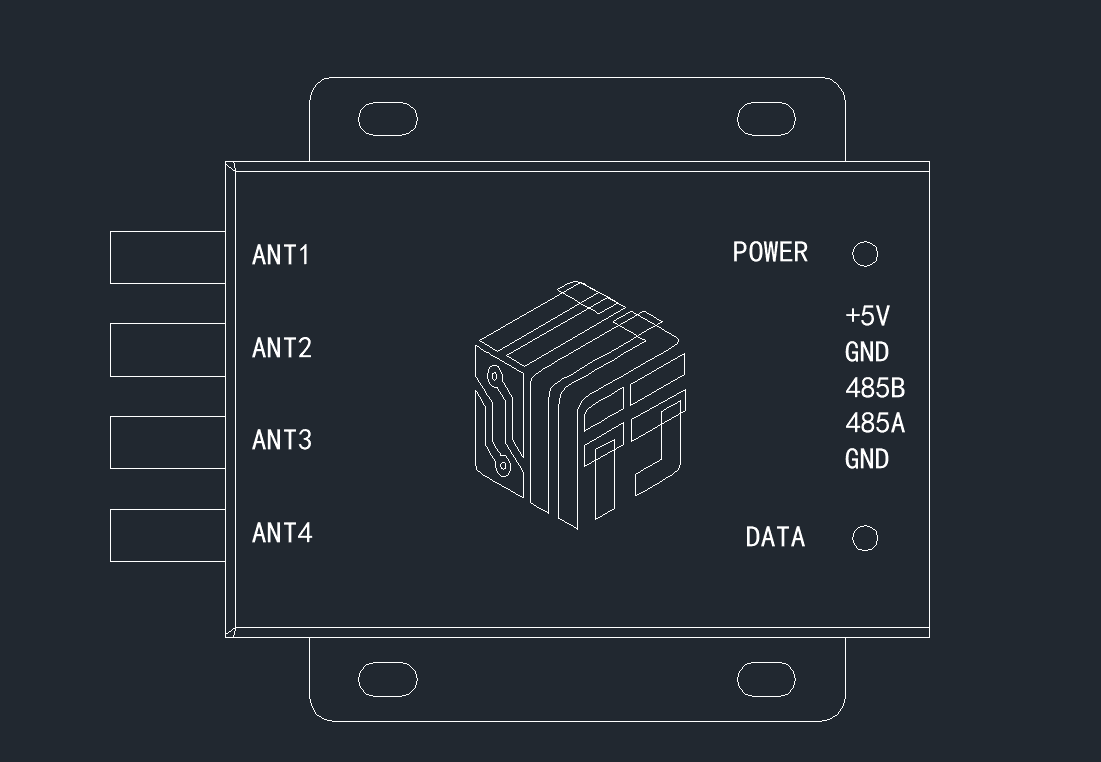

采集器技術參數
|
項 目 |
技術參數 |
|
|
*技術參數 |
工作頻段 |
410MHz~450MHz或902MHz~928MHz |
|
天線接口 |
天線接口：SMA 接口數量：大于等于4個（4個或8個） |
|
|
可管理的 傳感器數量 |
管理不少于96個傳感器 |
|
|
通信接口 |
RS485 |
|
|
通信協議 |
ModBus協議 協議可滿足與DTU通信的要求 |
|
|
電源供電 |
DC5V，同時提供AC220V或DC24V/48V轉換DC5V的電源適配器。 |
|
|
|
尺寸大小 |
4端口85mm x60mm x30mm（L xW xH） 8端口 95mm x105mm x30mm（L xW xH） 不含突出部分 |
|
|
安裝方式 |
滑軌/背膠/螺栓 |
|
|
隨機附件 |
電源適配器x1 35mm滑軌安裝件x1或安裝耳板×1（按需選配） |
|
*工作環境 |
工作溫度 |
-20℃~55℃ |
|
工作濕度 |
5%--90% |
|
|
儲存溫度 |
-40℃~85℃ |
|
安裝
安裝位置：開關設備二次設備室或其他適合安裝低壓設備的位置
安裝方式可在以下方式中選擇：

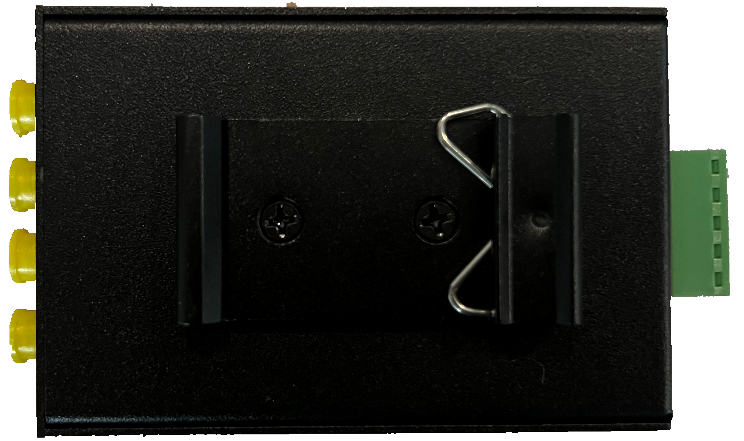

1 使用隨機附帶的35mm滑軌附件安裝
2 適用隨機附帶的安裝耳板附件安裝
3 使用背膠安裝
顯示終端
顯示終端為選配件，與采集器通過RS485連接，用于輪詢顯示監測部位的溫度信息，顯示界面可根據需求部分定制
顯示終端基本參數
顯示尺寸：4.3英寸
面板開孔尺寸：78.1mm×130mm
供電電壓：直流5V~24V
與采集器連接的硬件接口：RS485

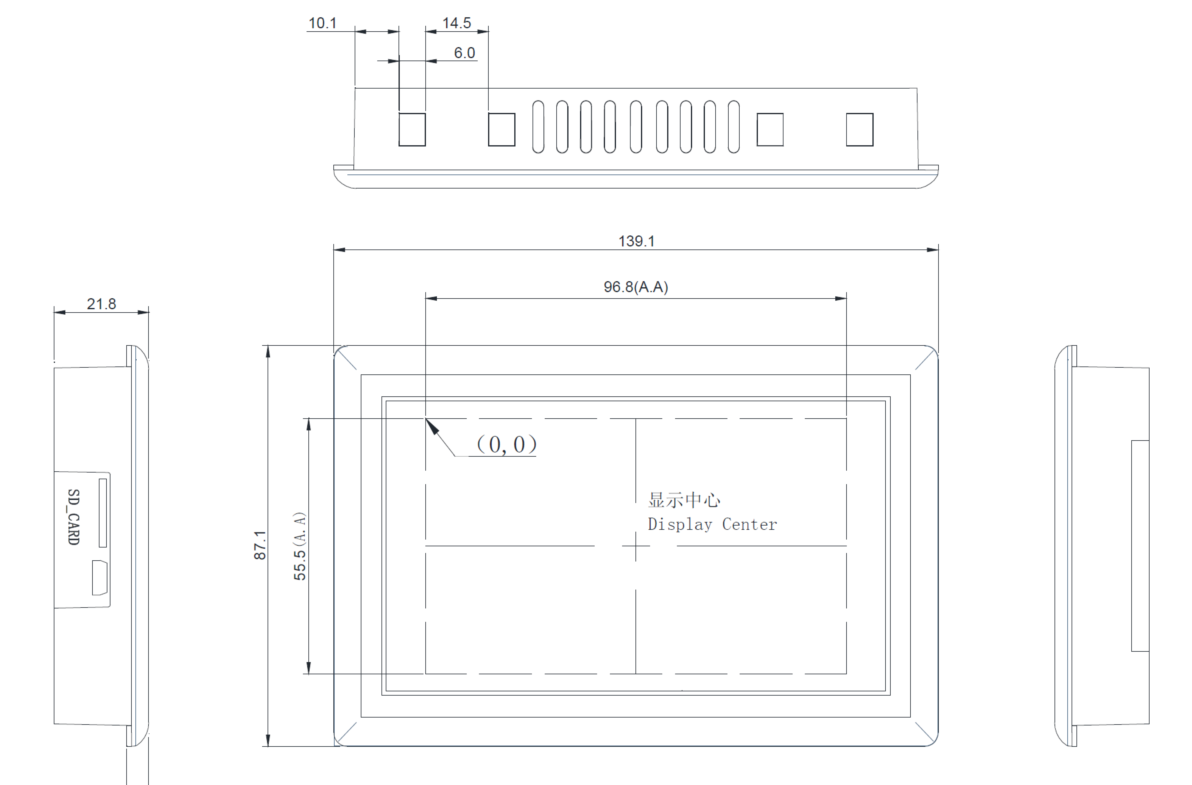

顯示終端外尺寸及開孔尺寸：

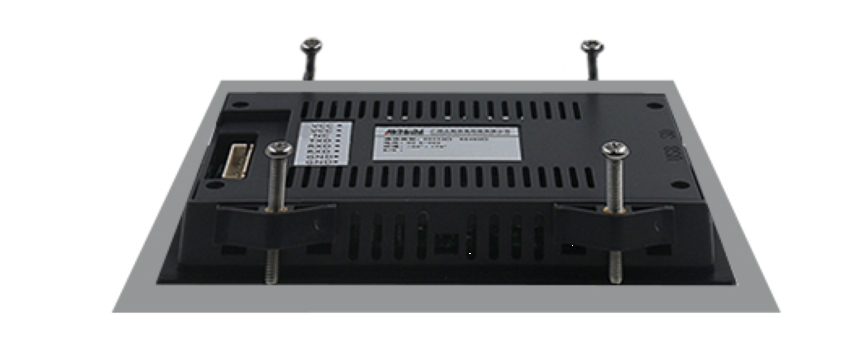

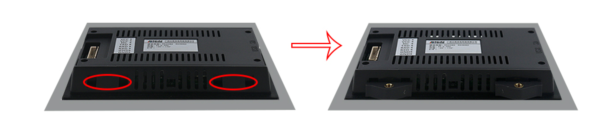

顯示終端安裝方式
1 將屏幕通過開孔嵌入機柜
2 安裝下圖安裝在屏幕上安裝卡扣
3 將卡扣對應螺絲旋緊，固定屏幕

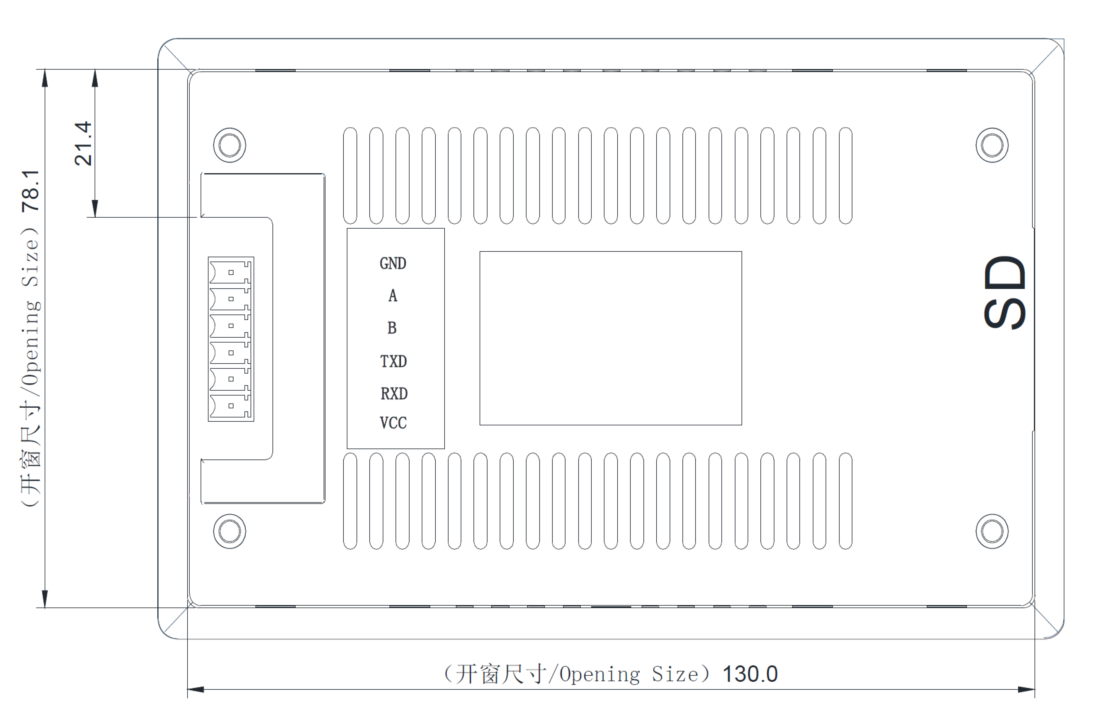

顯示終端接口定義

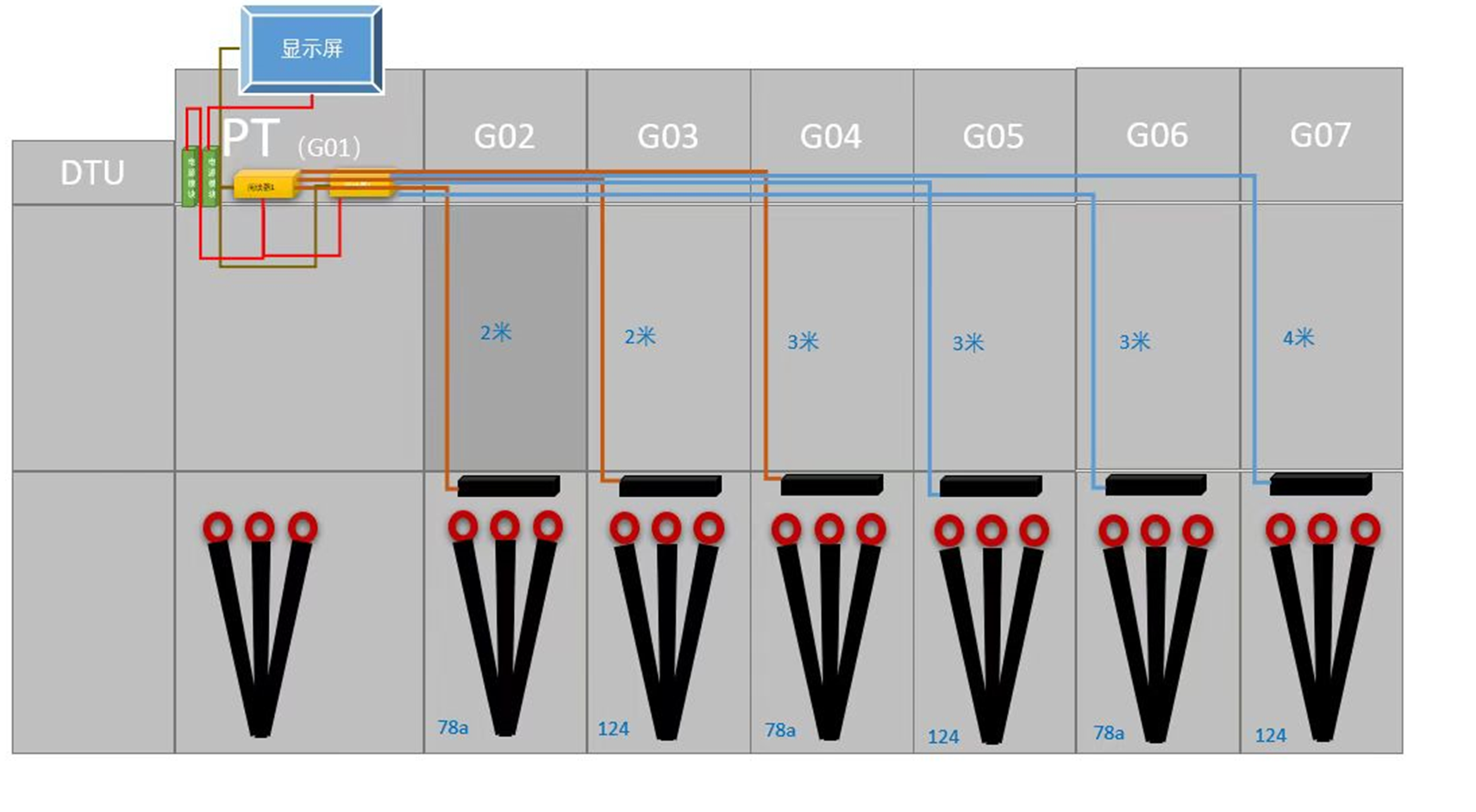

柜內接線示意圖
關于KTS30305N貼片溫度傳感器
產品概述
OW-PWR30305N是應用在金屬表面的貼片式無源無線溫度傳感器。采用基于RFID的無源無線傳輸技術， 并在芯片內集成了超低功耗溫度傳感器， 可用來監測接觸點溫度。
產品特點：
u 可直接接觸測溫點， 測溫范圍大、 精度高、 耐高溫
u 溫度數據實時傳輸， 便于監控
u 無源器件， 使用安全， 免維護
u 獨立ID， 身份唯一， 可定制
u 多標簽傳感， 數據不混淆、 不干擾
用途：
u 金屬表面測溫
規格參數
基本參數
工作頻段： 902-928MHz
溫度測量范圍：-20℃~130℃
測溫精度：±1℃
耐受溫度范圍：-40~155℃（220℃短時0.5hr）
傳感器供電：無需電池或取電
固定方式：背膠固定

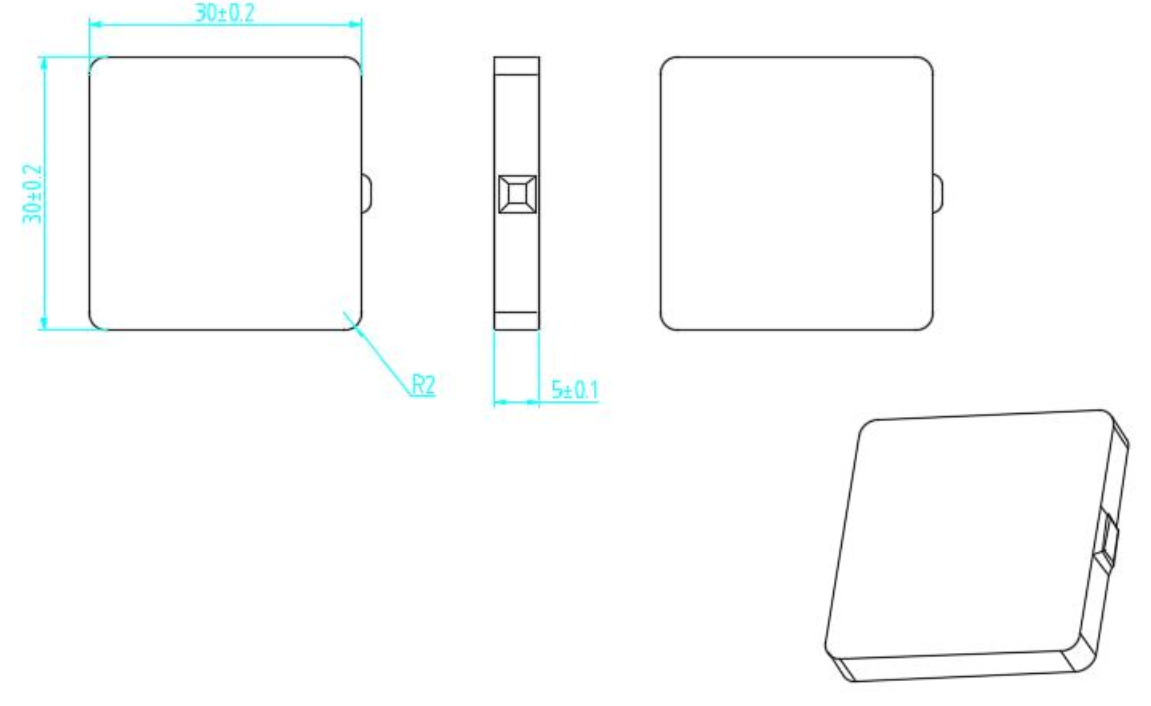

基本尺寸：
性能參數表
|
電氣性能 |
項目 |
特性 |
|
協議兼容 |
EPC C1 Gen2 V1.2 |
|
|
頻率范圍 |
902~928MHz |
|
|
讀取(30dBm+5.5dBiC)距離 |
室溫， 150mm*150mm金屬背景下 |
|
|
工作溫度范圍 |
-20~+130℃ |
|
|
溫度傳感精度 |
±1% |
|
|
溫度傳感分辨率 |
0.1℃ |
|
|
環境耐溫范圍 |
-40~155℃（220℃短時0.5hr） |
|
|
IC類型 |
Magnus-S3 M3D |
|
|
TID Memory 容量 |
64 bits |
|
|
EPC Memory 容量 |
128 bits |
|
|
寫入次數 |
100,000次 |
|
|
讀取次數 |
不限 |
|
|
絕緣電阻 |
≥2000MΩ |
|
|
工頻耐壓 |
39KV/5minutes、 42KV/1minute |
|
|
局放等級 |
24KV≤10pC |
|
|
雷擊防護等級 |
170KV/50ms |
|
|
輻射抗擾度等級 |
≥10V/m |
|
|
結構性能 |
外形尺寸 |
31.2*30*5mm |
|
凈重 |
20g |
|
|
防護等級 |
IP65 |
|
|
貯藏條件 |
溫度10-40℃ 濕度40%-80% |
|
|
壽命 |
25℃環境下40年/ 85℃環境下 10年 |
|
|
質保 |
1年 |
安裝方法
1) 將標簽安裝在被測金屬表面， 帶有“EPCID” 標識的一面向上， 使芯片位置靠近發熱點；
2) 建議使用導熱硅膠墊， 排盡標簽與金屬間的空氣， 減小熱傳導引起誤差；
3) 如果所測金屬是長條形狀， 盡量將芯片所在軸線方向與金屬長邊平行。
注意事項
1) 安裝平面應光滑平整；
2) 注意標簽的正面方向；
3) 應用過程中， 盡量將傳感器放置在讀寫器天線正對面上
關于KTS125TGF螺母傳感器
產品概述
堵頭內置型無線無源溫度傳感器應用于電纜終端接頭溫度實時監測，具有傳感器完全無源，傳感器壽命長，免維護，安裝簡便等顯著優點。
無線無源溫度傳感器采用聲表面波或射頻識別原理，無需電池或取電，能量來自采集設備的查詢信號，堵頭內置型無線無源溫度傳感器外形和安裝工藝皆與原有電纜終端接頭堵頭一致，可與原有設備無縫對接。
實際使用中，堵頭內置型無線無源溫度傳感器安裝在電纜終端接頭處，采集器安裝在環網柜的二次部分或PT柜，通過安裝在每個電纜艙的采集器天線采集傳感器的溫度信號。采集得到的溫度信號可在環網柜安裝的顯示屏上直接顯示也可以通過485總線傳輸至DTU等。
傳感系統布置示意圖
規格參數
基本參數
工作頻段： 902-928MHz
溫度測量范圍：-20℃~125℃（擴展型號-40℃-150℃）
測溫精度：±1℃
耐受溫度范圍：-40~155℃（220℃短時0.5hr）
傳感器供電：無需電池或取電
固定方式：同普通螺母
對應導電桿直徑：M12

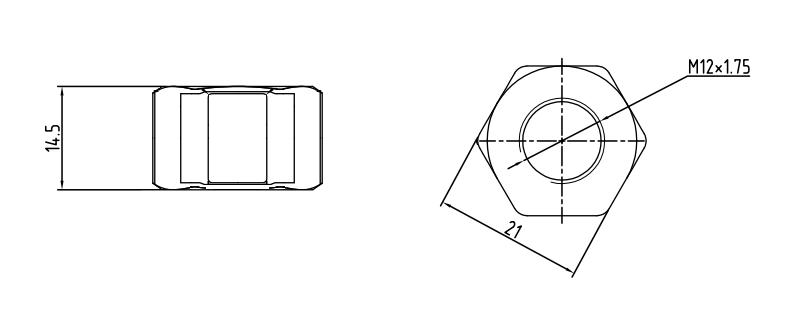

基本尺寸：
性能參數表
|
電氣性能 |
協議 |
EPC C1 Gen2 V1.2 |
|
頻率范圍 |
902~928MHz |
|
|
讀取(30dBm+5.5dBiC)距離 |
室溫， 安裝在肘型接頭內 有效讀取距離>1m |
|
|
工作溫度范圍 |
-20℃~125℃（擴展型號-40℃-150℃） |
|
|
溫度傳感精度 |
±（全量程*1%） |
|
|
溫度傳感分辨率 |
0.1℃ |
|
|
環境耐溫范圍 |
-40 ~ +225℃（極限環境不超過0.5hour） |
|
|
TID Memory 容量 |
64 bits |
|
|
EPC Memory 容量 |
128 bits |
|
|
寫入次數 |
100,000次 |
|
|
讀取次數 |
不限 |
|
|
絕緣電阻 |
≥2000MΩ |
|
|
工頻耐壓 |
39KV/5minutes、 42KV/1minute |
|
|
局放等級 |
24KV≤10pC |
|
|
雷擊防護等級 |
170KV/50ms |
|
|
輻射抗擾度等級 |
≥10V/m |
|
|
結構性能 |
外形尺寸 |
?24.2mm*14.5mm |
|
凈重 |
29g±5% |
|
|
防護等級 |
IP65 |
|
|
貯藏條件 |
溫度0-55℃ 濕度40%-80%干燥區域 防靜電 |
|
|
壽命 |
25℃環境下100年 85℃環境下 10年 |
|
|
標準質保 |
1年 |
安裝方法

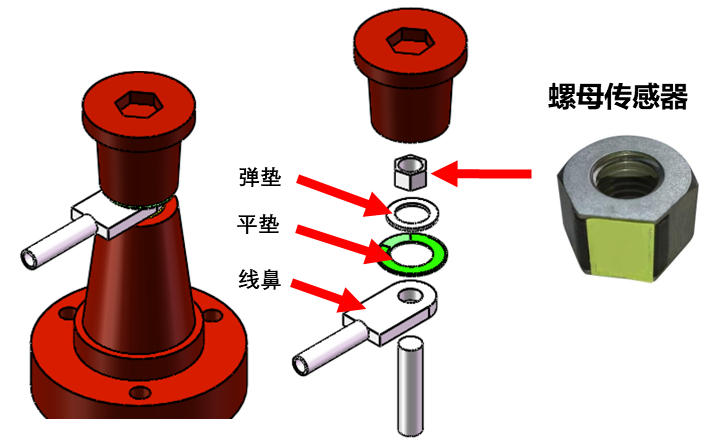

傳感器安裝
① 依次取下堵頭、螺母
② 在原螺母位置安裝螺母型傳感器，使用24號套筒安裝
③ 重新裝入堵頭
配套采集天線安裝
① 天線位于柜子頂部， 中間螺母的正上方
② 天線延長出的同軸線前20cm~30cm需要在自然狀態固定在柜子頂部， 不要存在應力， 或者任其自然下垂
關于KTS125TI堵頭內置型傳感器
產品概述
堵頭內置型無線無源溫度傳感器應用于環網柜電纜終端接頭溫度實時監測，具有傳感器完全無源，傳感器壽命長，免維護，安裝簡便等顯著優點。
無線無源溫度傳感器采用聲表面波或射頻識別原理，無需電池或取電，能量來自采集設備的查詢信號，堵頭內置型無線無源溫度傳感器外形和安裝工藝皆與原有電纜終端接頭堵頭一致，可與原有設備無縫對接。
實際使用中，堵頭內置型無線無源溫度傳感器安裝在電纜終端接頭處，采集器安裝在環網柜的二次部分或PT柜，通過安裝在每個電纜艙的采集器天線采集傳感器的溫度信號。采集得到的溫度信號可在環網柜安裝的顯示屏上直接顯示也可以通過485總線傳輸至DTU等。
傳感系統布置示意圖
規格參數
工作頻段：410MHz~450MHz
溫度測量范圍：-25~125℃
測溫精度：±2℃
耐受溫度范圍：-40~220℃
傳感器供電：無需電池或取電
固定方式：同普通電纜終端堵頭
對應導電桿螺紋規格：M12

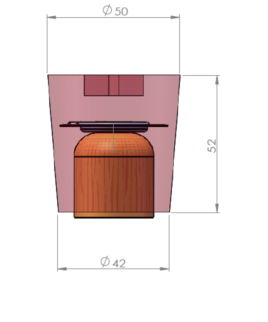

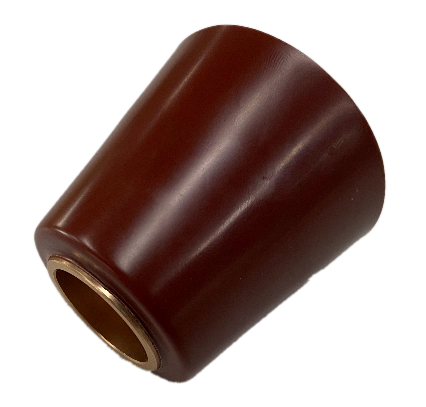

基本尺寸：
安裝方法
可直接與原有肘型頭電纜附件配合，安裝方法與原堵頭一至
（可提供配套的肘型頭及其他電纜附件）
關于KTS125TN音叉?zhèn)鞲衅?/strong>

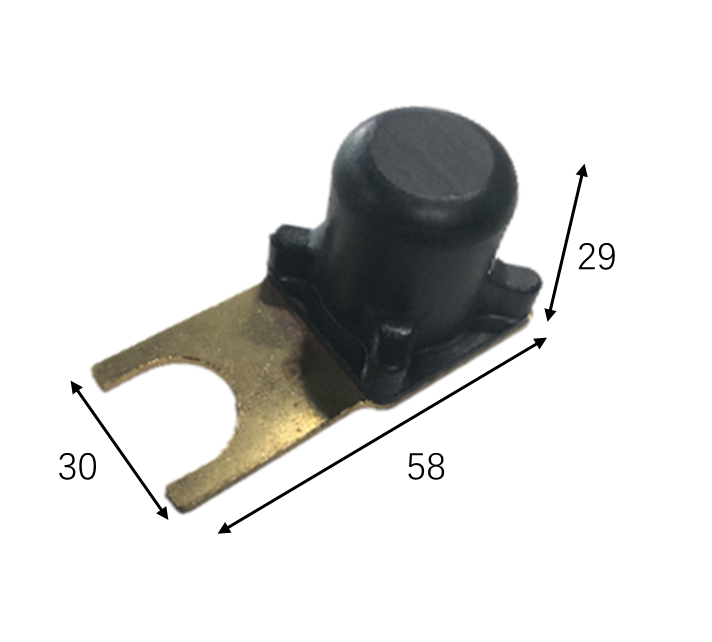

產品概述
音叉型無源無線溫度傳感器應用于開關柜電纜接頭、母排接頭、變壓器接頭等溫度實時監測，具有傳感器完全無源，傳感器壽命長，免維護，安裝簡便等顯著優點。
無線無源溫度傳感器采用聲表面波或射頻識別原理，無需電池或取電，能量來自采集設備的查詢信號。

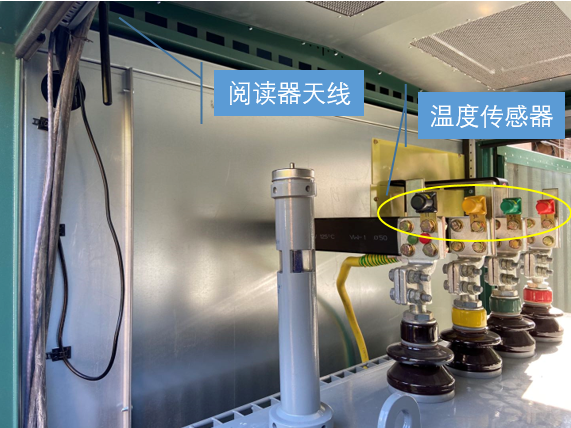

傳感器安裝示意圖
規格參數
基本參數
工作頻段： 902-928MHz
溫度測量范圍：-20℃~125℃（擴展型號-40℃-150℃）
測溫精度：±1℃
耐受溫度范圍：-40~155℃（220℃短時0.5hr）
傳感器供電：無需電池或取電
固定方式：螺栓固定
最大可用螺栓：m16
基本尺寸：
性能參數表
|
電氣性能 |
協議 |
EPC C1 Gen2 V1.2 |
|
頻率范圍 |
902~928MHz |
|
|
讀取(30dBm+5.5dBiC)距離 |
有效讀取距離>1m |
|
|
工作溫度范圍 |
-20℃~125℃（擴展型號-40℃-150℃） |
|
|
溫度傳感精度 |
±（全量程*1%） |
|
|
溫度傳感分辨率 |
0.1℃ |
|
|
環境耐溫范圍 |
-40 ~ +225℃（極限環境不超過0.5hour） |
|
|
TID Memory 容量 |
64 bits |
|
|
EPC Memory 容量 |
128 bits |
|
|
寫入次數 |
100,000次 |
|
|
讀取次數 |
不限 |
|
|
絕緣電阻 |
≥2000MΩ |
|
|
工頻耐壓 |
39KV/5minutes、 42KV/1minute |
|
|
局放等級 |
24KV≤10pC |
|
|
雷擊防護等級 |
170KV/50ms |
|
|
輻射抗擾度等級 |
≥10V/m |
|
|
結構性能 |
外形尺寸 |
30mm*58mm*29mm |
|
防護等級 |
IP65 |
|
|
貯藏條件 |
溫度0-55℃ 濕度40%-80%干燥區域 防靜電 |
|
|
壽命 |
25℃環境下100年 85℃環境下 10年 |
|
|
標準質保 |
1年 |
安裝方法
1 若殘留螺栓長度足夠，安裝在殘留螺栓上，使用螺母固定
2 若殘留螺栓長度不足，依次卸下原螺母、彈墊、平墊，安裝傳感器并依次安裝平墊、彈墊、螺母，即傳感器的音叉部分位于平墊之下
3 特殊情況無螺栓，若客戶允許，也可以打孔采用螺栓固定
關于KTS125TSG 卡扣傳感器
產品概述
KTS125TSG為梅花觸頭用無源無線溫度傳感器。該溫度傳感器采用了RFID無源無線傳輸技術，并在芯片內集成了超低功耗溫度傳感器，可用來監測接觸點溫度。
產品特點：
適用于多種梅花觸頭的型號，包含630A~4000A。
可直接接觸測溫點，測溫范圍大、精度高、 耐高溫
溫度數據實時傳輸，便于監控
無源器件，使用安全， 免維護
獨立ID， 身份唯一， 可定制
多標簽傳感，數據不混淆、不干擾
用途：
應用于中置斷路器中，動觸頭的溫度檢測
其他應用梅花觸頭的高壓中壓電器設備中
規格參數
基本參數
工作頻段： 902-928MHz
溫度測量范圍：-20℃~130℃
測溫精度：±1%全量程
耐受溫度范圍：-40~155℃（220℃短時0.5hr）
傳感器供電：無需電池或取電
固定方式：卡扣固定

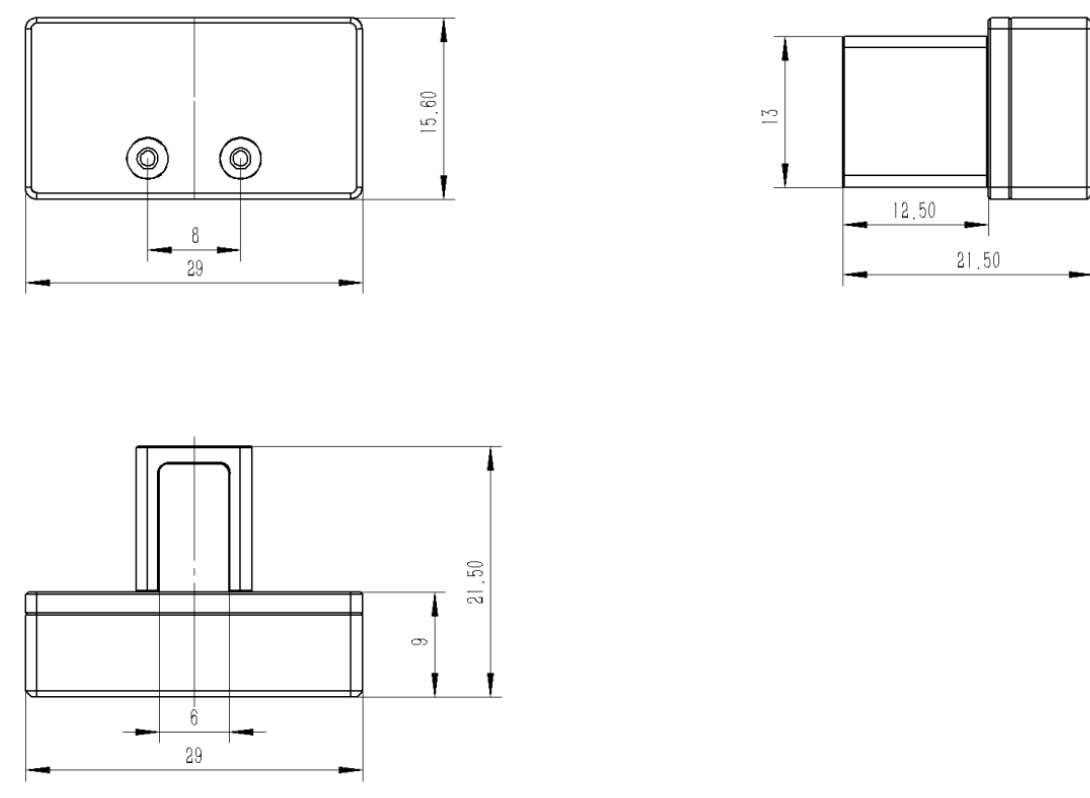

基本尺寸：
性能參數表
|
電氣性能 |
協議 |
EPC C1 Gen2 V1.2 |
|
頻率范圍 |
902~928MHz |
|
|
讀取(30dBm+5.5dBiC)距離 |
室溫， 安裝在梅花觸頭觸片上，有效讀取距離>1m |
|
|
工作溫度范圍 |
-20℃~130℃ |
|
|
溫度傳感精度 |
±（全量程*1%） |
|
|
溫度傳感分辨率 |
0.1℃ |
|
|
環境耐溫范圍 |
-40~155℃（220℃短時0.5hr） |
|
|
TID Memory 容量 |
64 bits |
|
|
EPC Memory 容量 |
128 bits |
|
|
寫入次數 |
100,000次 |
|
|
讀取次數 |
不限 |
|
|
絕緣電阻 |
≥2000MΩ |
|
|
工頻耐壓 |
39KV/5minutes、 42KV/1minute |
|
|
局放等級 |
24KV≤10pC |
|
|
雷擊防護等級 |
170KV/50ms |
|
|
輻射抗擾度等級 |
≥10V/m |
|
|
結構性能 |
外形尺寸 |
25*21*15.6mm |
|
凈重 |
23g±5% |
|
|
防護等級 |
IP65 |
|
|
貯藏條件 |
溫度0-55℃ 濕度40%-80%干燥區域 防靜電 |
|
|
壽命 |
25℃環境下40年 85℃環境下 10年 |
|
|
標準質保 |
1年 |
安裝方法
1. 將U型底座放置在觸頭內部
2. 將帶有外殼的溫度傳感器通過螺絲安裝在U型底座上

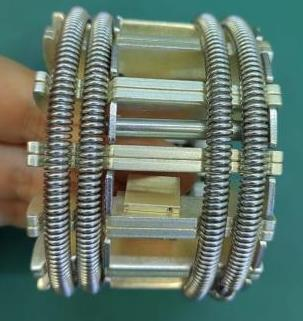

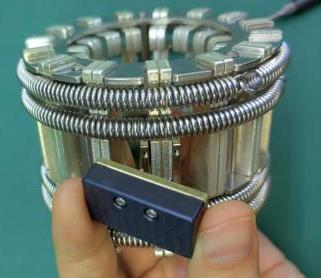

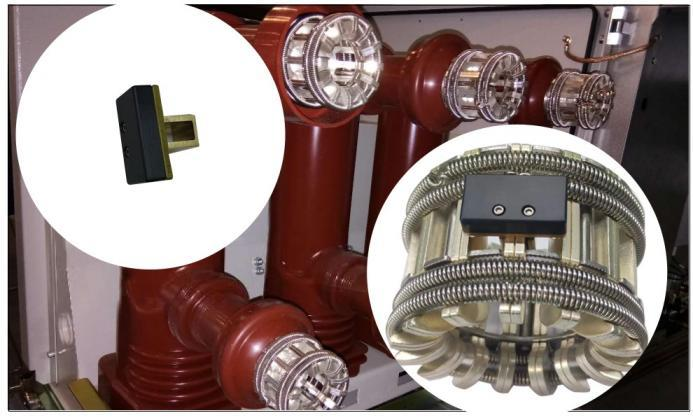

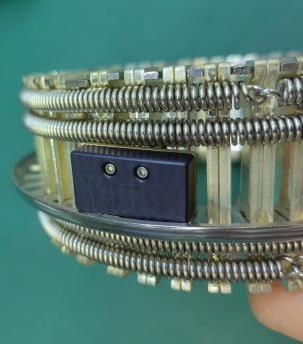

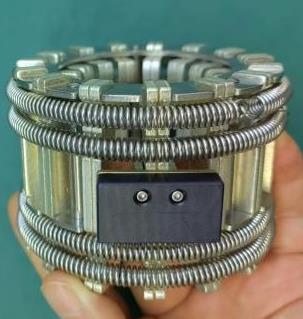

3.安裝完成示意圖（1250A觸頭及4000A觸頭）
